Ángulo Estructural – AOC

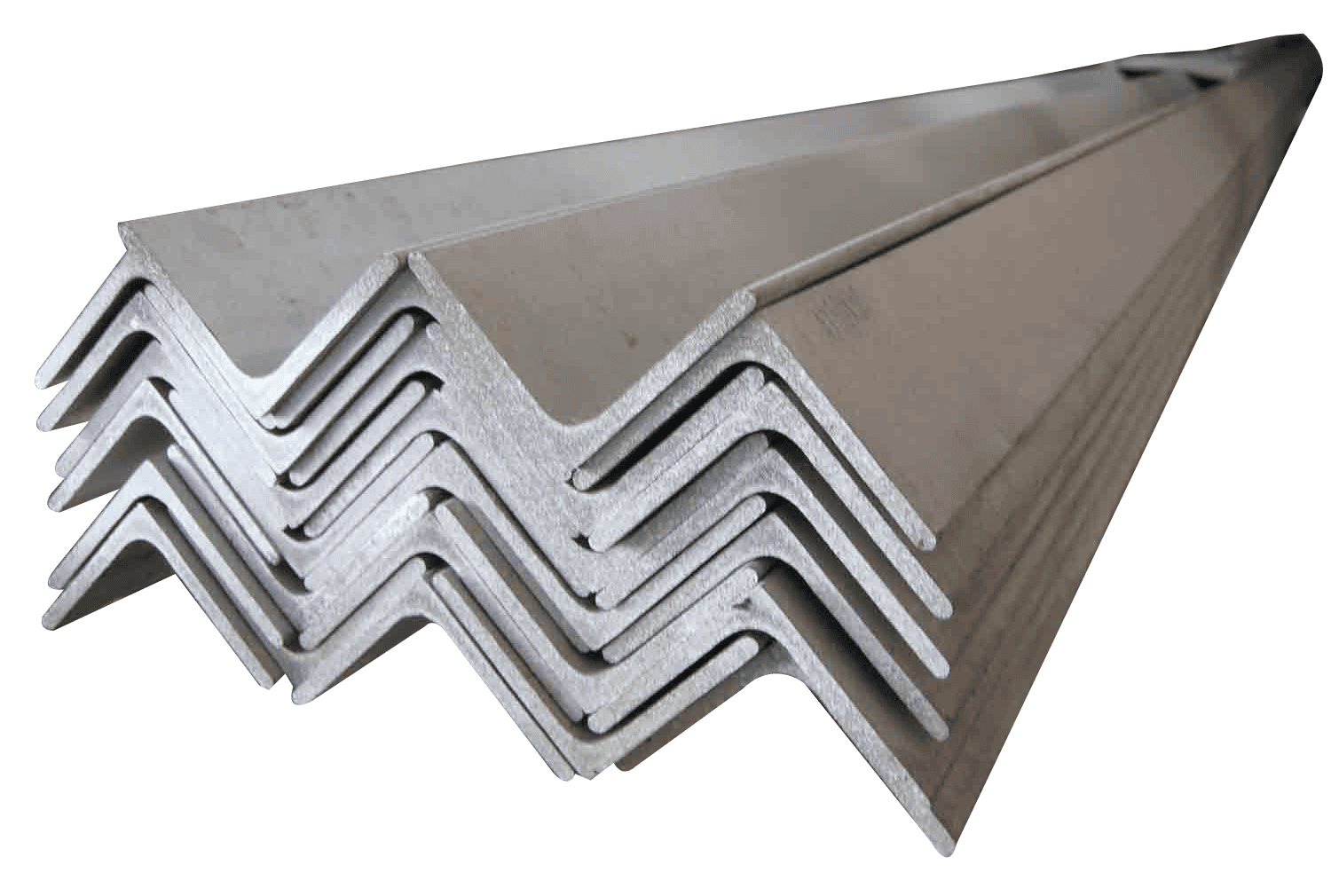

El ángulo de acero, también conocido como "escuadra", es un perfil en forma de "L" utilizado extensamente en estructuras metálicas para formar marcos, soportes, refuerzos y armaduras.

Medidas y Dimensiones:
AOC ofrece una gama completa de ángulos con lados (alas) de igual longitud (ángulo igual). Las dimensiones disponibles van desde perfiles pequeños como .109" x 1" (2.8 x 25.4 mm) hasta perfiles muy grandes como 1" x 8" (25.4 x 203.2 mm). Las medidas se presentan en pulgadas (lado x lado x espesor) con su equivalente en milímetros.

Pesos:
El peso de cada ángulo se detalla por metro lineal y por pieza completa de 6.10 metros. Por ejemplo:

• Un ángulo 1/8" x 1" tiene un peso de 1.19 kg/m (7.26 kg/pza).

• Un ángulo 1/4" x 3" tiene un peso de 7.29 kg/m (44.47 kg/pza).

• Un ángulo 1/2" x 6" tiene un peso de 29.16 kg/m (177.88 kg/pza).
  Todos los pesos se expresan en kilogramos y su variación de fabricación es de ±5%.

Longitud Estándar:
La longitud estándar de fabricación para todos los ángulos presentados en el catálogo es de 6.10 metros.

Consideración Técnica Importante:
Los valores de peso proporcionados son para referencia. La selección estructural correcta del perfil, su calibre y dimensiones debe ser realizada por un ingeniero calculista que garantice que el ángulo seleccionado soportará las cargas y esfuerzos específicos del proyecto.
