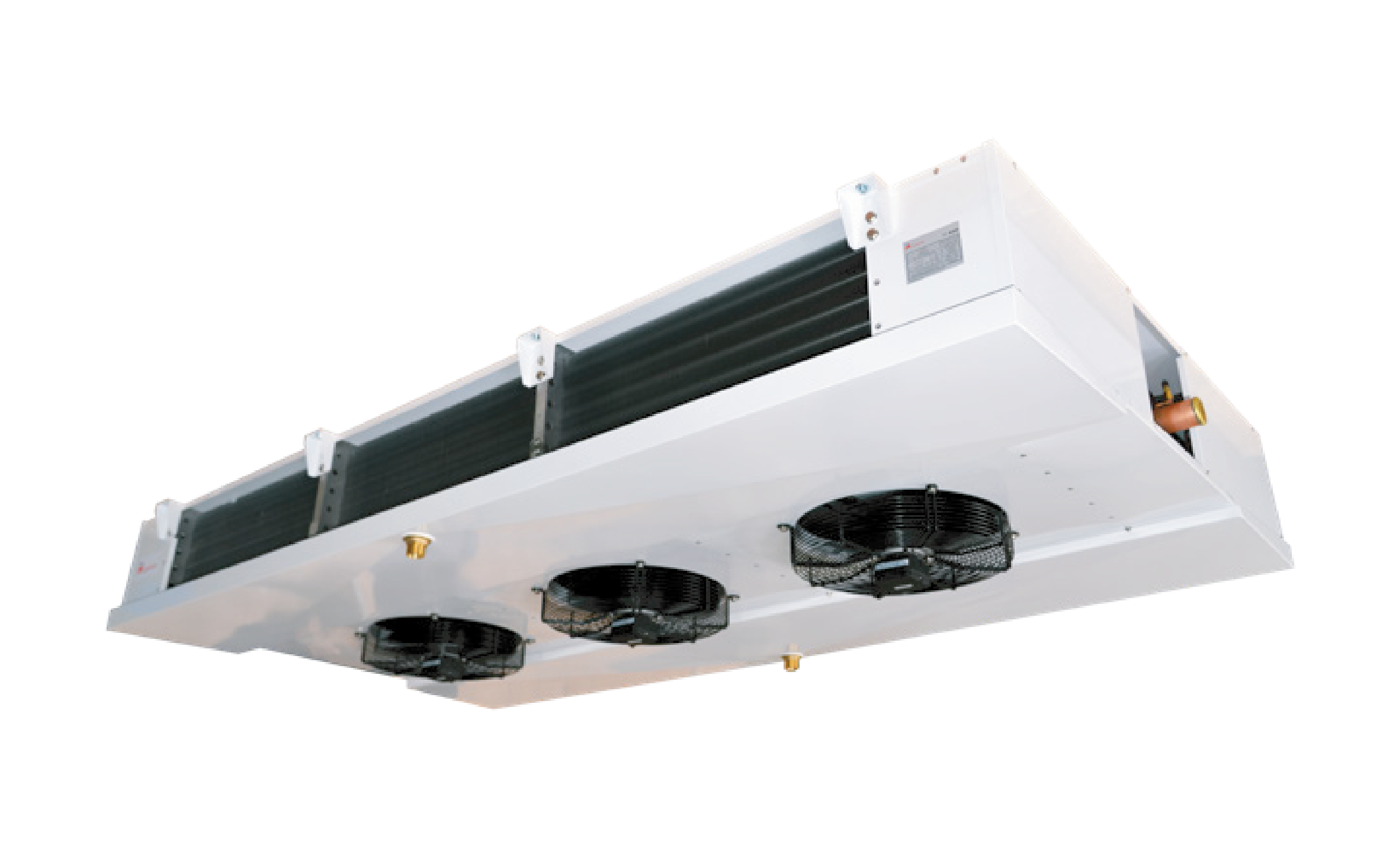

Evaporadores HED

EVAPORADOR LÍNEA COMERCIAL

RANGO DE CAPACIDAD:

• 8,000 a 107,700 Btu/hr en Alta Temperatura (TSS: 32 °F y DT: 10 °F).
• 7,500 a 101,500 Btu/hr en Media Temperatura (TSS: 25 °F y DT: 10 °F).
• 5,700 a 80,800 Btu/hr en Baja Temperatura (TSS: -20 °F y DT: 10 °F).

PASO DE ALETA:

• 6 Aletas por pulgada (4 mm/4.5 mm entre aletas).
• 4 Aletas por pulgada (6 mm/7 mm entre aletas).
• 3 Aletas por pulgada (9 mm/10mm entre aletas).

VENTILADORES:

• Diámetro disponible.
  • 350 mm: 230V/1F/60HZ
  • 400 mm: 230V/1F/60HZ
  • 450 mm: 230-460V/3F/60HZ
  • 500 mm: 230-460V/3F/60HZ
• Disponibles de 1 a 4 ventiladores (Marca: Maer).
• Flujo de aire de 400 CFM a 17,000 CFM a descarga libre del ventilador.
• Tiro de aire que van de 2x2 a 2 a 15 metros.
• Tubos de cobre de ø12 mm ranurados interiormente para: HED 350.
• Tubos de cobre de ø15 mm ranurados interiormente para: HED 400 y HED 500.

EVAPORADOR LÍNEA INDUSTRIAL

RANGO DE CAPACIDAD:

• 131,200 a 131,200 Btu/hr en Alta Temperatura (TSS: 32 °F y DT: 10 °F).
• 122,600 a 302,800 Btu/hr en Media Temperatura (TSS: 25 °F y DT: 10 °F).
• 95,100 a 199,200 Btu/hr en Baja Temperatura (TSS: -20 °F y DT: 10 °F).

PASO DE ALETA:

• 6 Aletas por pulgada (4 mm entre aletas).
• 4 Aletas por pulgada (6 mm/7 mm entre aletas).
• 3 Aletas por pulgada (9mm/10 mm entre aletas).

VENTILADORES:

• Diámetro disponible.
  • 630 mm: 230-460V/3F/60HZ
  • 800 mm: 230 o 460V/3F/60HZ
• Disponibles de 1 a 4 ventiladores (Marca: Maer).
• Flujo de aire de 5,800 CFM a 32,300 CFM a descarga libre del ventilador.
• Tiro de aire que van de 2x9 a 2 x 19 metros.
• Opcionalmente se suministran ventiladores potenciados.
• Tubos de cobre de ø15 mm ranurados interiormente.
