Descripción de Interruptor termomagnetico B2Q:

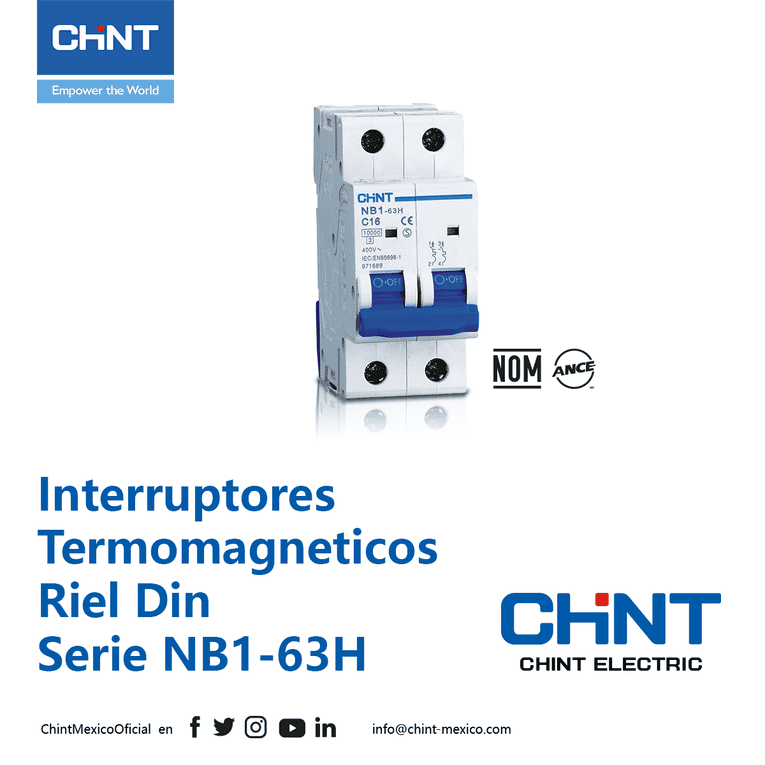

B2Q Características: Voltaje de operación: 120/240 VCA · Corriente nominal: 10 – 60 A Configuración: 1, 2 y 3 polos Capacidad interruptiva: 10kA Disponibles en versiones y montajes enchufables y atornillables Bandera indicadora de estado Tornillos cautivos Temperatura de funcionamiento: -30 a 70°C NB1 Los interruptores automáticos NB1-63H se utilizan en instalaciones domésticas, así como en sistemas de distribución eléctrica comerciales e industriales. Selección: Datos técnicos de la red en el punto considerado: corriente de cortocircuito en el punto de instalación del interruptor, que siempre debe ser inferior a la capacidad de corte de este dispositivo, voltaje normal de la red. Curvas de disparo: Curva B (3-5In) protección para personas y cables de gran longitud en sistemas TN y TI. Curva C (5-10In) Protección para cargas resistivas e inductivas con baja corriente de entrada. Curva D (10-14 in) Protección para circuitos que suministran cargas con alta corriente de entrada al cierre del circuito NXB Aplicación: Residenciales y comerciales De 1 a 63 Amp 60 hz 203-415 VAC 1 a 4 polos 6 KA

---
