Descripción de Máquinas universales para pruebas de materiales:
Una Máquina Universal de Pruebas (UTM) es un equipo de laboratorio e inspección industrial de alta precisión diseñado para medir la resistencia mecánica y las propiedades de deformación de prácticamente cualquier material.
Es el estándar de oro en el control de calidad y la investigación científica, ya que permite someter a una muestra (probeta) a diferentes tipos de estrés físico (estiramiento, aplastamiento, doblez) hasta que se deforma o se rompe, registrando datos exactos en tiempo real.
Otros nombres del producto
Nombres Técnicos e Internacionales
UTM: Las siglas en inglés de Universal Testing Machine (muy utilizado incluso en entornos de habla hispana).
Máquina de ensayos universales: Una ligera variante del nombre original.
Marco de carga (o Load Frame): Se refiere específicamente a la estructura física de la máquina que aplica la fuerza.
Nombres según el Tipo de Fuerza (Los más comunes)
Prensa de ensayo: Muy usado en laboratorios de obra civil e industria pesada.
Máquina de ensayos de tracción / Traccionadora: Nombre que recibe cuando está configurada exclusivamente con mordazas para estirar materiales.
Prensa de compresión / Compresómetro: Nombre común cuando se usa para aplastar probetas de concreto, cilindros o rocas.
Dinamómetro industrial: Aunque un dinamómetro es técnicamente el sensor que mide la fuerza, en algunas industrias (como la textil o la del plástico) se le llama así a todo el equipo.
Nombres según la Tecnología o Uso
Prensa hidráulica de laboratorio: Si el equipo utiliza pistones de aceite para aplicar altas capacidades de fuerza (común en metalurgia y construcción).
Máquina electromecánica de ensayos: Si utiliza motores eléctricos y husillos (común en plásticos, textiles y biomédica).
Probador de materiales: Un término más genérico y coloquial.
* Los rangos de precio son orientativos, el costo final depende de diferentes factores, solicita una cotización personalizada para tus necesidades.
Características de Máquinas universales para pruebas de materiales
1. Lloyd Instruments (de AMETEK STC)
Es la línea de gama alta y nivel científico dentro de la corporación AMETEK. Está enfocada en la caracterización profunda de materiales avanzados.
Rango de Fuerza: Desde capacidades bajas (1 kN) hasta medias-altas (LD Series de hasta 100 kN / 22,000 lbf).
Precisión Científica: Equipadas con celdas de carga serie YLC intercambiables que garantizan una precisión de lectura de $\pm0.5\%$ desde el 1% de la capacidad de la celda.
Velocidad de Alto Rendimiento: Su serie LSPlus destaca por velocidades de retorno de hasta 2032 mm/min, optimizando los flujos de trabajo en laboratorios de alta demanda.
Software Estrella: Utiliza el software NEXYGENPlus, reconocido por su enorme biblioteca de normativas internacionales preconfiguradas (ASTM, ISO, DIN) y automatización avanzada de pruebas de etapas múltiples.
2. Chatillon (de AMETEK STC)
También pertenece a AMETEK, pero a diferencia de Lloyd, Chatillon se enfoca en el control de calidad rápido, pruebas en la línea de producción y presupuestos más accesibles.
Rango de Fuerza: Generalmente bajo, típicamente hasta 5 kN (como la serie CS2Plus o los bancos motorizados LTCM).
Diseño Orientado a Producción: Equipos compactos (de mesa) con interfaces intuitivas y pantallas táctiles de grado industrial incorporadas (consolas 2 en 1). No requieren obligatoriamente una computadora externa para operar.
Flexibilidad Práctica: Bases con ranuras en "T" para un cambio rápido de accesorios y plantillas de sujeción hechas a la medida.
Enfoque de Uso: Ideal para pruebas "Pasa / No Pasa" (Go/No-Go), resistencia de empaques, resortes, fuerzas de inserción/extracción y pruebas textiles.

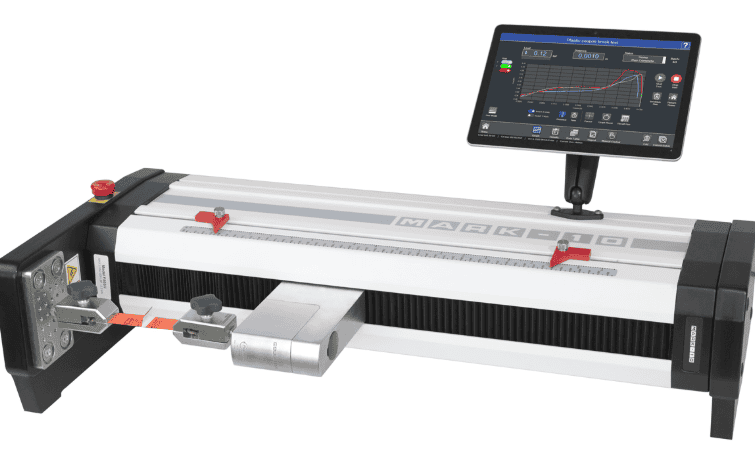

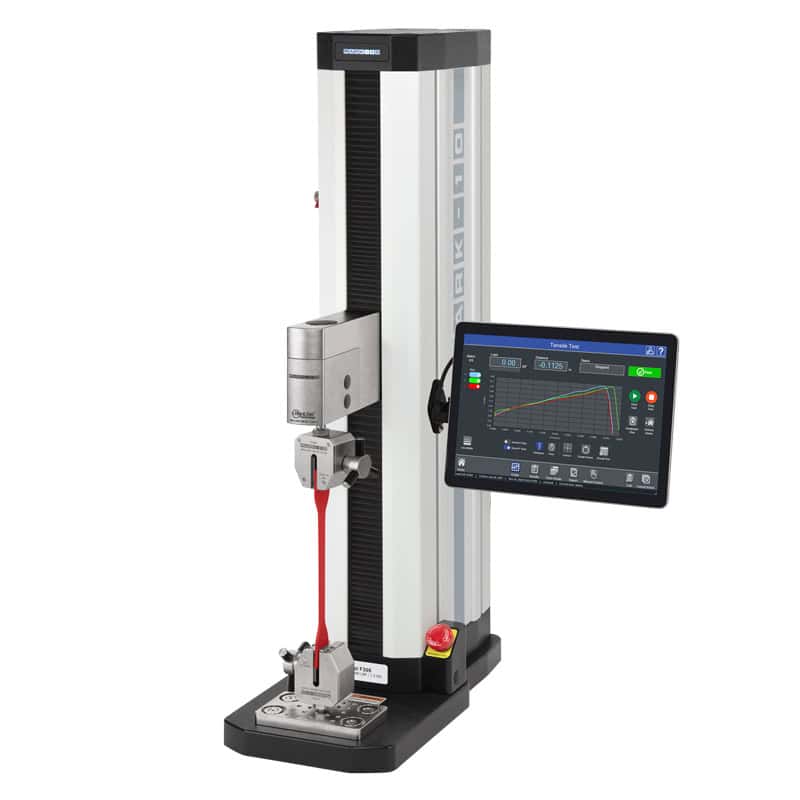

3. Mark-10
Es el referente norteamericano por excelencia en sistemas modulares y de mesa. Destacan por su excelente relación costo-beneficio y su ecosistema inteligente de sensores.
Rango de Fuerza: Pruebas de baja a mediana capacidad, desde bancadas manuales muy ligeras hasta sistemas automatizados (como la Serie F) de hasta 6.7 kN (1,500 lbf).
Ecosistema "Plug & Test®": Sus celdas de carga e indicadores son totalmente intercambiables entre marcos de carga y medidores portátiles sin necesidad de recalibrar cada vez.
Velocidad de Muestreo Ultra Alta: Internamente procesan datos a frecuencias de hasta 14,000 Hz. Esto los hace imbatibles para capturar el punto de ruptura exacto e instantáneo en materiales frágiles o componentes electrónicos.
Facilidad de Control: Permiten programar secuencias complejas directamente desde su panel de control o mediante la suite MESURgauge (perfiles de mantener carga, ciclos, precargas, etc.).
4. Starrett (Advanced Force Measurement)
La legendaria marca de herramientas de precisión aplica todo su conocimiento de metrología en sistemas de ensayo robustos, estéticos y sumamente precisos en el desplazamiento.
Rango de Fuerza: Principalmente sistemas de mesa (Series FMS y FMM) que van desde 500 N hasta los 5 kN (1,124 lbf).
Precisión en Distancia (Metrología): Es su fuerte. Cuentan con sistemas de guía que garantizan una precisión de posicionamiento del travesaño de menos de 20 $\mu$m (0.0008 pulgadas), ideal para medir deformaciones milimétricas sin depender siempre de un extensómetro externo.
Celdas Inteligentes: Sus sensores de carga cumplen con la norma IEEE 1451.4 (reconocimiento automático por el software) y logran precisiones del $\pm0.05\%$ del valor leído.
Interfaz de Usuario: Su software (L1, L2 y S2) suele operar mediante pantallas tipo Tablet integradas al marco, ofreciendo un ambiente muy visual, moderno y limpio para laboratorios de dispositivos médicos y empaques.
Ventajas de Máquinas universales para pruebas de materiales
Ventajas Generales de tener una Máquina Universal
Polivalencia (Todo en uno): Al ser "universales", un solo equipo sirve para hacer pruebas de tracción, compresión, flexión o pelado. Solo necesitas cambiar las mordazas o accesorios, ahorrando espacio y dinero en el laboratorio.
Garantía de Calidad y Cumplimiento Legal: Permiten certificar que tus productos cumplen con normas internacionales estrictas (ASTM, ISO, DIN). Esto es indispensable para exportar, vender a grandes industrias o evitar costosas demandas por fallas catastróficas de material.
Reducción de Costos de Producción: Permiten optimizar el uso de materia prima. Puedes probar si un plástico más delgado o un metal reciclado mantiene la resistencia necesaria sin comprometer la seguridad.
Eliminación del Error Humano: Al ser sistemas automatizados por software, la máquina aplica la fuerza exacta, se detiene sola al romperse la muestra y genera reportes automáticos sin que el operador tenga que calcular nada a mano.
Ventajas Específicas por Marca
Cada fabricante tiene un "superpoder" técnico que lo hace destacar frente a los demás:
1. Lloyd Instruments (AMETEK) — La ventaja de la potencia y la ciencia
Gran capacidad de fuerza: Es la única de la lista que ofrece marcos robustos de hasta 100 kN, ideales para materiales rígidos y pesados.
Software de nivel de ingeniería: Su software NEXYGENPlus cuenta con una de las librerías de normas ISO/ASTM preprogramadas más grandes del mercado; no tienes que diseñar la prueba desde cero.
2. Chatillon (AMETEK) — La ventaja de la productividad en piso
Operación sin computadora: Muchos de sus modelos integran consolas con pantalla táctil industrial. Son perfectos para operarios en la línea de producción que necesitan probar piezas rápido ("Pasa/No pasa") sin lidiar con una PC.
Robustez y durabilidad: Soportan los ambientes polvorientos o demandantes de las plantas de manufactura sin perder calibración.
3. Mark-10 — La ventaja de la velocidad y modularidad
Muestreo ultra rápido (14,000 Hz): Captura datos miles de veces por segundo. Su gran ventaja es que no se pierde el "pico" exacto de ruptura en materiales que se quiebran de golpe (como vidrio, cerámica o soldaduras electrónicas).
Ecosistema económico Plug & Test: Puedes intercambiar los sensores de fuerza entre diferentes máquinas o usar el indicador de forma portátil sin gastar en múltiples calibraciones.
4. Starrett — La ventaja de la metrología y precisión de recorrido
Precisión micrométrica: Al ser expertos en herramientas de medición de distancia, sus máquinas miden el desplazamiento del travesaño con un margen de error menor a 20 micras. En muchas pruebas, esto te ahorra comprar un costoso extensómetro externo.
Interfaz ultra intuitiva: Sus softwares están diseñados con interfaces tipo tablet muy visuales, lo que reduce drásticamente el tiempo de capacitación del personal.
Usos / Aplicaciones de Máquinas universales para pruebas de materiales
## 1. Lloyd Instruments (Ametek)
*Su fuerte es el análisis profundo, la investigación y desarrollo (R&D) y las pruebas que requieren mucha fuerza y grandes deformaciones.*
* **Industria del Plástico y Hule (Caucho):**
* **Uso:** Ensayos de tracción extrema para medir el módulo de elasticidad y la elongación (cuánto se estira un hule antes de romperse).
* **Aplicación:** Neumáticos, mangueras automotrices, películas plásticas agrícolas y resinas poliméricas.
* **Industria Metalmecánica y de Compuestos:**
* **Uso:** Pruebas de fatiga y flexión en materiales avanzados de alta resistencia.
* **Aplicación:** Alambres de acero, perfiles de aluminio, fibra de carbono y paneles sándwich para la construcción.
* **Textiles y Geotextiles:**
* **Uso:** Ensayos de desgarro, punzonamiento y resistencia a la costura (ensayos tipo *Grab*).
* **Aplicación:** Lonas industriales, telas de seguridad, airbags y mallas de contención de suelos.
---
## 2. Chatillon (Ametek)
*Diseñada para la velocidad en la línea de producción. Su uso principal es el control de calidad rápido (Pasa / No Pasa).*
* **Industria de Alimentos y Empaques:**
* **Uso:** Pruebas de textura, punzonamiento de alimentos y fuerza de apertura.
* **Aplicación:** Medir la fuerza necesaria para abrir una tapa de yogur, la dureza de un queso, o la resistencia al aplastamiento de una lata o caja de cartón.
* **Cosmética y Cuidado Personal:**
* **Uso:** Ensayos de accionamiento y compresión.
* **Aplicación:** Evaluar la fuerza necesaria para presionar el atomizador de un perfume, la resistencia de un lápiz labial al aplicarse, o el sellado de tubos de pasta dental.
* **Logística y Almacenamiento:**
* **Uso:** Calibración rápida de resortes y tensores.
---
## 3. Mark-10
*Es el rey de los componentes pequeños, la electrónica y la versatilidad en pruebas electromecánicas de mesa.*
* **Industria Electrónica y de Semiconductores:**
* **Uso:** Pruebas de desprendimiento de soldadura (*Peel Test*) y fuerza de inserción.
* **Aplicación:** Medir cuánta fuerza soporta un componente soldado a una placa de circuito (PCB) antes de arrancarse, o la resistencia de un puerto USB al conectar/desconectar.
* **Industria Eléctrica y Cableado:**
* **Uso:** Ensayo de tracción en terminales (*Wire Crimp Pull Testing*).
* **Aplicación:** Garantizar que los cables automotrices o domésticos no se salgan de sus terminales metálicas al ser jalados.
* **Dispositivos Médicos Básicos y Consumibles:**
* **Uso:** Fuerza de punción y fricción.
* **Aplicación:** Probar la fuerza requerida para introducir una aguja hipodérmica en una membrana sintética.
---
## 4. Starrett (Advanced Force Measurement)
*Se utiliza donde la precisión milimétrica del movimiento y el cumplimiento de normativas médicas estrictas son obligatorios.*
* **Dispositivos Médicos y Farmacéutica (Validación Médica):**
* **Uso:** Ensayos de tracción y compresión micro-precisos bajo normas de la FDA.
* **Aplicación:** Evaluar la fuerza de deslizamiento del émbolo de una jeringa prellenada, la resistencia a la rotura de suturas quirúrgicas, o la rigidez de un stent cardiovascular.
* **Empaque Médico Estéril:**
* **Uso:** Ensayos de pelado a 90 y 180 grados.
* **Aplicación:** Verificar que los empaques de herramientas quirúrgicas o gasas se abran de manera uniforme sin romperse ni liberar partículas contaminantes.
* **Metrología y Componentes de Alta Precisión:**
* **Uso:** Caracterización dimensional combinada con fuerza.
* **Aplicación:** Medir la deformación exacta de micro-resortes utilizados en la industria relojera o aeroespacial.
---
## Resumen de Aplicación por Tipo de Ensayo
Si lo vemos desde el punto de vista del **tipo de accesorio** que se instala en estas máquinas, sus aplicaciones se dividen así:
* **Con Mordazas de Cuña/Neumáticas:** Para estirar metales, plásticos o hilos (**Lloyd**, **Mark-10**).
* **Con Platos de Compresión:** Para aplastar resortes, botellas plásticas o envases (**Chatillon**, **Starrett**).
* **Con Accesorios de Pelado (Peel Fixtures):** Para arrancar cintas adhesivas, etiquetas o películas de empaque (**Starrett**, **Mark-10**).
* **Con Utillajes de Flexión (3 o 4 puntos):** Para doblar tabletas de medicamentos, pequeñas piezas de cerámica o maderas (**Starrett**, **Lloyd**).
Certificaciones de Máquinas universales para pruebas de materiales
Sí, absolutamente. De hecho, en el mundo de las Máquinas Universales de Pruebas (UTM), la validez de un equipo no radica solo en su hardware, sino en **su capacidad para cumplir estrictamente con las normativas de estandarización internacionales**. Sin certificaciones, los resultados de un laboratorio no tendrían validez legal ni comercial.
Estas marcas (**Ametek, Lloyd, Chatillon, Mark-10 y Starrett**) están diseñadas bajo dos grandes tipos de cumplimiento: **Normas de calibración del equipo** (que garantizan que la máquina mide bien) y **Normas de ejecución de ensayo** (que dictan cómo se debe probar cada material).
---
## 1. Certificaciones de Calibración y Precisión del Equipo
Para que los datos de estas máquinas sean legalmente válidos en auditorías o comercio internacional, sus componentes físicos cumplen rigurosamente con:
* **Verificación de Fuerza (Celdas de carga):** Cumplen con **ASTM E4** (el estándar americano) e **ISO 7500-1 Class 0.5 o Class 1** (el estándar internacional). Esto certifica que el error de medición de fuerza de marcas como **Lloyd** o **Starrett** es menor al $\pm0.5\%$ o $\pm1\%$ de la carga indicada.
* **Sistemas de Medición de Elongación (Extensómetros):** Cumplen con **ASTM E83** e **ISO 9513**, garantizando que la distancia que la máquina dice haber estirado el material sea exacta a nivel de micras.
* **Trazabilidad NIST / ISO 17025:** Al adquirirse, estos equipos se entregan (o se deben calibrar anualmente) con certificados trazables al **NIST** (National Institute of Standards and Technology) o bajo laboratorios acreditados en la norma **ISO/IEC 17025** (competencia de laboratorios de ensayo y calibración).
* **Seguridad Eléctrica y Marcado CE:** Todos cuentan con certificaciones de seguridad operativa como **EN61010-1** (requisitos de seguridad eléctrica) y compatibilidad electromagnética (EMC), portando el sello **CE** para el mercado europeo y normas **UL** para Norteamérica.
---
## 2. Cumplimiento de Normas de Ensayo por Marca (Bibliotecas de Software)
Los softwares de estas máquinas (`NEXYGENPlus` de Lloyd, `IntelliMESUR` de Mark-10 o las series `L2/L3` de Starrett) vienen programados de fábrica para ejecutar los métodos exactos exigidos por organizaciones como **ASTM, ISO, DIN, EN, JIS y TAPPI**.
Dependiendo del enfoque de la marca, destacan en el cumplimiento de normativas específicas:
### Lloyd Instruments (AMETEK)
Al ser una marca de rango científico, su software está certificado para ensayos complejos de materiales puros:
* **Metales:** **ASTM E8 / E8M** e **ISO 6892-1** (los estándares globales para ensayos de tracción en materiales metálicos).
* **Plásticos y Polímeros:** **ASTM D638** e **ISO 527** (determinación de propiedades en tracción de plásticos utilizando probetas tipo "hueso de perro"), así como **ASTM D790** e **ISO 178** para flexión en 3 puntos.
* **Caucho y Elastómeros:** **ASTM D412** e **ISO 37**.
### Starrett (Advanced Force Measurement)
Muy enfocada en la industria médica, biomédica y empaques de alta exigencia, sus sistemas están optimizados para cumplir con regulaciones de la **FDA** y normas como:
* **Dispositivos Médicos y Farmacia:** **ISO 7886-1** (fuerza de aspiración y fricción en jeringas hipodérmicas), **ASTM F2079** (resistencia a la tracción en stents vasculares) y **ASTM F1874** (flexión en suturas quirúrgicas).
* **Sello de Empaques:** **ASTM F88** (resistencia del sellado en materiales de barrera estériles) y **EN 868-5**.
### Chatillon (AMETEK) y Mark-10
Enfocados en el control de calidad en piso de producción y empaques comerciales, sus sistemas simplifican la configuración de normas de fuerza cotidianas:
* **Adhesivos y Cintas:** **ASTM D1876** (ensayo de resistencia al pelado en "T") y métodos de la asociación **AFERA / PSTC** para cintas adhesivas.
* **Industria del Cable:** Métodos de tracción para terminales prensados bajo estándares militares y comerciales (como terminales *crimp*).
* **Cosméticos y Alimentos:** Normativas internas de la industria para pruebas de textura y fuerzas de apertura (*top-load* en botellas y envases de plástico).
> **Cumplimiento en la Industria Médica (21 CFR Part 11):**
> Si trabajas en la industria farmacéutica o médica, el software de marcas como **Starrett** o **Lloyd** cuenta con opciones de configuración para cumplir con la norma **FDA 21 CFR Parte 11**, la cual exige firmas electrónicas, registros de auditoría (*audit trails*) y control de acceso de usuarios para asegurar que los datos de las pruebas mecánicas no puedan ser manipulados o borrados.
Nuestro equipo técnico puede ayudarte a seleccionar Máquinas universales para pruebas de materiales
ideal según tu línea de producción, velocidad y tipo de material.
