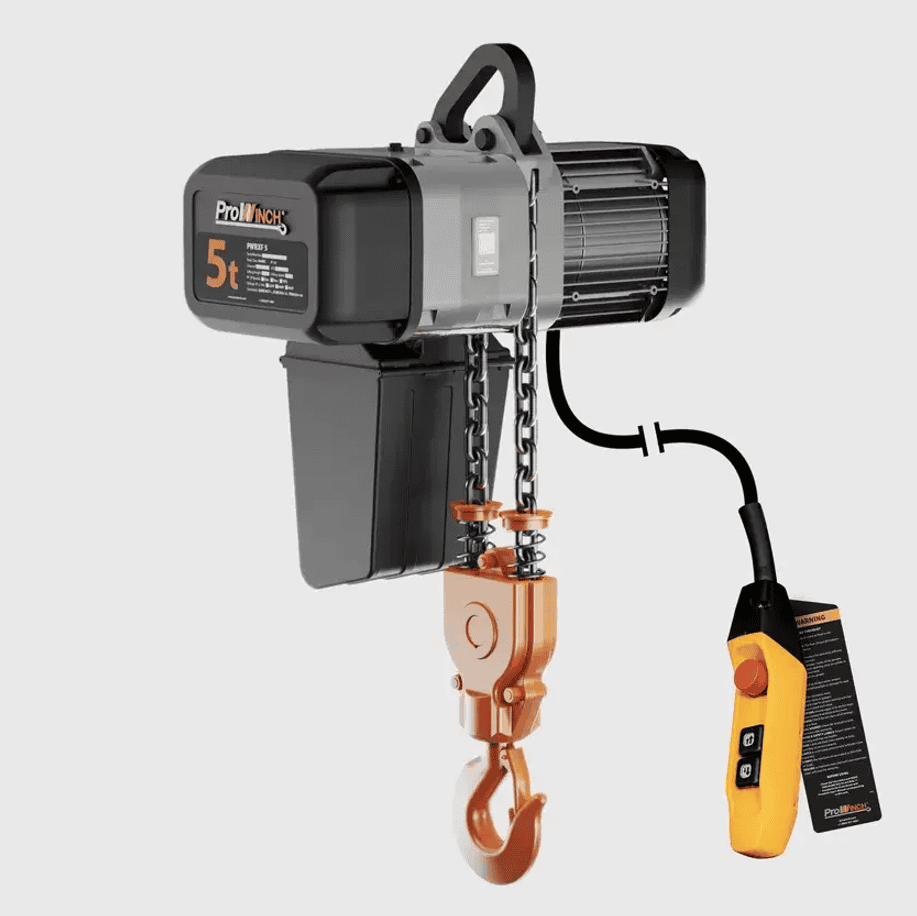

CAPACIDAD Y ELEVACIÓN

• Capacidad nominal: 5 toneladas
• Caídas de la cadena: 2
• Altura de elevación estándar: 30 ft / 9 m
• Longitud de la cadena: 60 ft
• Tipo de cadena: G100 Nickel
• Tamaño de la cadena: 11.2 mm

VELOCIDAD

• Número de velocidades: 2
• 1ª velocidad: 3.1 ft/min @60Hz | 0.8 m/min @50Hz
• 2ª velocidad: 10.6 ft/min @60Hz | 2.7 m/min @50Hz

SISTEMA ELÉCTRICO

• Voltaje de alimentación: 3 Phase 208~240 / 440~480 V
• Frecuencia: 50 / 60 Hz
• Potencia del motor del elevador: 3 kW
• Potencia total: 3000 W
• Tensión de la bobina del contactor: 24 V
• Amperios de los contactores: 25 A
• Grado de aislamiento del motor: Clase F
• Protección IEC del motor: IP55

SEGURIDAD

• Tipo de freno del motor: Freno DC
• Voltaje del freno: DC99V / DC207V
• Protección contra sobrecargas: Embrague de sobrecarga del motor
• Parada de emergencia: Sí
• Clase de servicio: H4 / M5 / 2m / Class D

CONTROL

• Control colgante: Incluido
• Voltaje del control: 24 V
• Longitud del cable del control colgante: 27 ft
• Protección IP del control colgante: IP66

TRANSMISIÓN Y REDUCTOR

• Tipo de transmisión/reductor: Spur gearbox
• Tipo de lubricación del reductor: Aceite

CONDICIONES DE OPERACIÓN

• Temperatura: -4 ~ 104 °F | -20 ~ 40 °C
• Humedad: 20% ~ 90%

CUMPLIMIENTO DE NORMAS:

• ASME HST-1
• ASME B30.16
• EN 60204-36
