Descripción de Sistemas de inspección y medición óptica/video:
A grandes rasgos, un sistema de inspección y medición óptica/video es un equipo industrial que combina ópticas de alta precisión (lentes y cámaras de video digitales) con iluminación especializada y software avanzado para observar, analizar y dimensionar componentes microscópicos o de tamaño milimétrico, todo esto sin necesidad de tocar la pieza física.
Mientras que los métodos tradicionales dependen de la destreza del operador con un calibrador (vernier) o de forzar la vista en un microscopio clásico, estos sistemas digitalizan el proceso para hacerlo más rápido, exacto y cómodo.
Otros nombres del producto
1. Para la línea de Starrett (Enfoque en Metrología y Medición)
Si estás buscando cotizaciones, manuales o licitaciones, a estas máquinas automatizadas o manuales se les llama:
VMM (Vision Measuring Machine): Las siglas en inglés más utilizadas a nivel global.
Sistema de medición por video o video-metrología: Término genérico muy usado en laboratorios de calidad.
Máquina de medición óptica sin contacto: Para diferenciarla de una CMM (máquina de medición por coordenadas) tradicional que usa un palpador físico.

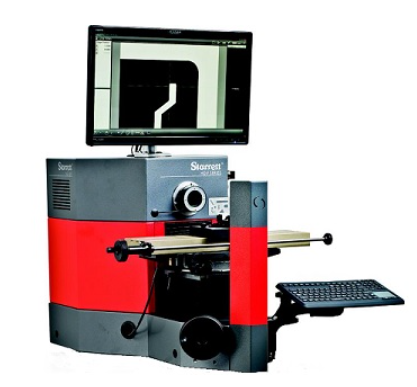

Comparador óptico digital: Específicamente para la serie HDV de Starrett, que reemplaza las pantallas verdes redondas de antes por una pantalla con cámara digital.
Proyector de perfiles por video: El nombre clásico evolucionado a la era digital.
2. Para la línea de Vision Engineering (Enfoque en Inspección y Ergonomía)
Debido a sus patentes de visualización en pantallas espejo y sistemas de proyección libre de oculares, se les conoce como:
Microscopios estéreo sin oculares (Eyepieceless Stereo Microscopes): El nombre técnico de su tecnología insignia (como el Mantis o Lynx).
Sistemas de inspección visual digital: Genérico para equipos con pantalla Full HD/4K integrada como la serie EVO Cam.
Microscopios de proyección o microscopios macro: Usados frecuentemente en mesas de retrabajo electrónico (soldadura de circuitos).
Visores autoestereoscópicos 3D: Nombre de gama alta para sus equipos que proyectan imágenes tridimensionales reales en el aire sin usar lentes especiales (DRV-Z1).
Sistemas de medición de dos ejes (2D) óptico-digitales: Para la gama Swift PRO, que combina lupa óptica avanzada con cámara de video.
* Los rangos de precio son orientativos, el costo final depende de diferentes factores, solicita una cotización personalizada para tus necesidades.
Características de Sistemas de inspección y medición óptica/video
1. Características de los Sistemas Starrett (Metrología Rigurosa)

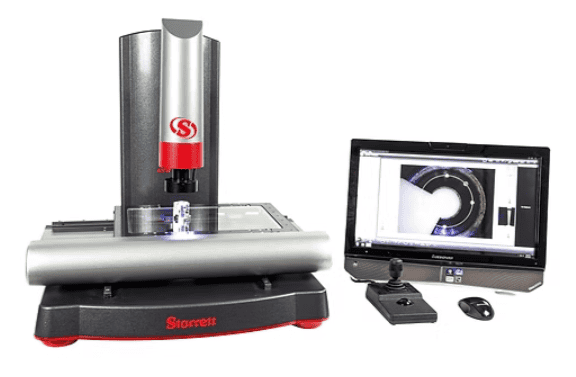

Los equipos de Starrett están construidos como máquinas de medición de coordenadas ópticas. Sus características principales son:
Estructura y Estabilidad de Grado Metrológico: Están fabricados con bases y columnas de granito negro de alta densidad. Esto no es por estética; el granito es térmicamente estable (no se expande con los cambios de temperatura del taller) y absorbe las vibraciones ambientales para garantizar mediciones exactas.
Óptica de Zoom Motorizada: Utilizan lentes telecéntricos y sistemas de zoom óptico automatizados. El software puede cambiar el aumento de la pieza automáticamente sin que el operador pierda la calibración ni el enfoque.
Guiado de Alta Precisión: Las platinas (mesas de trabajo) se desplazan sobre cojinetes de aire o guías lineales de rodillos cruzados mecanizadas con tolerancias submicrométricas, lo que permite un movimiento ultra suave y un posicionamiento exacto en los ejes $X, Y, Z$.
Sistemas de Iluminación LED Programables: Cuentan con tres tipos de luces independientes controladas por el software:
Luz de perfil (sub-platina): Alumbra desde abajo para recortar la silueta de la pieza (ideal para medir roscas, tornillos o contornos).
Luz de superficie (anillo LED): Alumbra desde arriba en diferentes ángulos (segmentada en cuadrantes) para resaltar relieves.
Luz coaxial: Entra directo a través del propio lente, perfecta para ver el fondo de agujeros ciegos.
Software de Detección Automática de Bordes (VED): Al pasar el cursor por la pantalla, el software detecta los cambios de contraste de los píxeles (puntos oscuros y claros) para encontrar el borde exacto de la pieza de forma matemática, eliminando el error humano de "calcular a ojo".
2. Características de los Sistemas Vision Engineering (Ergonomía Absoluta)
Los equipos de Vision Engineering están diseñados bajo la premisa de que un operador cómodo comete menos errores. Sus características tecnológicas patentadas son:
Tecnología Óptica Dynascope™ (Sin Oculares): En lugar de las dos pequeñas gomitas de los microscopios tradicionales donde tienes que pegar los ojos, estos equipos expanden los haces de luz internamente mediante discos ópticos giratorios o espejos multilenticulares. Esto proyecta una imagen estereoscópica brillante en un visor abierto.
Libertad de Movimiento de la Cabeza (Head Freedom): El operador puede usar anteojos de seguridad o de graduación, mover la cabeza de lado a lado o hacia atrás, y aun así seguirá viendo la pieza en 3D perfecto sin perder el enfoque.
Fidelidad de Color y Profundidad de Campo Excepcionales: Sus ópticas están optimizadas para mantener los colores reales de las piezas (crucial para inspeccionar corrosión, acabados superficiales o códigos de color en electrónica) y ofrecen una gran distancia de trabajo para introducir herramientas (como cautines o pinzas).
Cámaras Digitales de Transmisión Directa (Live Video): Los modelos puramente digitales (como el EVO Cam) procesan el video a 60 cuadros por segundo (fps) en resoluciones Full HD o 4K. Esto significa que cuando mueves la pieza con la mano bajo el lente, la imagen en la pantalla se mueve al mismo milisegundo, sin retraso visual (lag), permitiendo trabajar fluidamente en tiempo real.
Estructuras Modulares y Brazos Articulados: La mayoría de sus modelos se pueden montar sobre bases de escritorio convencionales, brazos articulados de doble eslabón o soportes de plataforma industrial para mover el microscopio por encima de piezas muy grandes de forma manual.
Resumen de Atributos Tecnológicos
Si buscas precisión en cifras: Starrett destaca por su precisión micrométrica, repetibilidad numérica y automatización CNC mediante software que genera gráficas y tablas de datos de control de calidad.
Si buscas claridad visual y confort: Vision Engineering destaca por su ergonomía para jornadas largas, visión estereoscópica (3D real) y facilidad de manipulación de componentes bajo el lente.
Ventajas de Sistemas de inspección y medición óptica/video
1. Ventajas de Medición y Precisión (El ADN de Starrett)
Medición "Sin Contacto" Real: Al medir a través de una cámara y luz, no hay presión física sobre la pieza. Esto es una ventaja crítica para componentes deformables o blandos (plásticos, hules, juntas, espumas o resortes ultra-finos) que se alterarían al usar un calibrador o micrómetro manual.
Automatización de Procesos (Alta Productividad): Los sistemas CNC pueden medir docenas de cotas y dimensiones en segundos. Un proceso de control de calidad que a un operador con instrumentos manuales le tomaría 20 minutos, una máquina de visión lo resuelve en menos de 10 segundos y con total autonomía.
Eliminación del Error Humano: El software de detección automática de bordes calcula las medidas de manera matemática basándose en el contraste de píxeles. Dos operadores diferentes obtendrán exactamente el mismo resultado, eliminando la variación de criterios ("a mí me mide una cosa y a ti otra").
Trazabilidad Digital Inmediata: Los equipos generan reportes automáticos en PDF o bases de datos (archivos CSV/Excel) vinculados directamente al software de Control Estadístico de Proceso (SPC). Esto facilita las auditorías de calidad y la entrega de reportes a tus clientes.
2. Ventajas Ergonómicas y Operativas (El ADN de Vision Engineering)
Reducción Drástica de la Fatiga Laboral: La tecnología sin oculares de Vision Engineering permite al operador mantener la cabeza levantada, una postura de espalda natural y mover los ojos libremente. Esto reduce los dolores de cuello, espalda y el cansancio ocular comunes tras horas de usar microscopios tradicionales.
Mayor Coordinación Mano-Ojo: Al ofrecer una percepción de profundidad real (3D estereoscópico) y una gran distancia de trabajo entre el lente y la pieza, los operadores pueden manipular herramientas (cautines, pinzas, bisturís) con mucha mayor precisión y velocidad bajo el microscopio.
Eficiencia en el Entrenamiento de Personal: Al proyectar la imagen en una pantalla de alta definición (Full HD/4K) o en un visor abierto, varios ingenieros o inspectores pueden ver la misma pieza al mismo tiempo. Esto agiliza la toma de decisiones en equipo y reduce el tiempo de capacitación de nuevos operadores.
Cero Retraso Visual (Lag): La transmisión de video digital a alta velocidad (60 cuadros por segundo) garantiza que todo movimiento que haga el operador con sus manos se refleje instantáneamente en el monitor, evitando mareos y mejorando el ritmo de trabajo en líneas de retrabajo electrónico o ensamble médico.
3. Ventajas Económicas para el Negocio
Reducción del Scrap (Desperdicio): Al detectar desviaciones micrométricas en las primeras piezas de un lote, se pueden ajustar las máquinas herramienta antes de fabricar miles de piezas defectuosas.
Versatilidad (Un solo equipo para muchas tareas): Un sistema de visión digital sustituye a múltiples herramientas de medición individuales (comparadores, micrómetros, lupas, mesas de senos). Puede medir una pieza automotriz en la mañana y una tarjeta electrónica en la tarde con solo cambiar de programa.
Protección de la Inversión: Ambas marcas utilizan componentes mecánicos y ópticos de calidad industrial (como bases de granito y lentes de alta resistencia). Son equipos diseñados para durar décadas en entornos de producción demandantes si reciben su mantenimiento básico.
Usos / Aplicaciones de Sistemas de inspección y medición óptica/video
Los sistemas de inspección y medición óptica y por video son herramientas críticas en las industrias de alta tecnología. Sus aplicaciones se dividen principalmente en dos mundos: **medir con precisión micrométrica** (el fuerte de Starrett) y **detectar defectos visuales o ensamblar componentes** (el fuerte de Vision Engineering).
A continuación, se detallan los usos y aplicaciones más comunes clasificados por los sectores industriales que más los utilizan:
---
## 1. Industria Electrónica y de Semiconductores
Es quizás el sector que más depende de estos equipos debido al tamaño microscópico de sus componentes.
* **Inspección de tarjetas de circuito impreso (PCB/SMT):** Detección de soldaduras frías, puentes de soldadura involuntarios, alineación de microchips y grietas en las pistas de cobre.

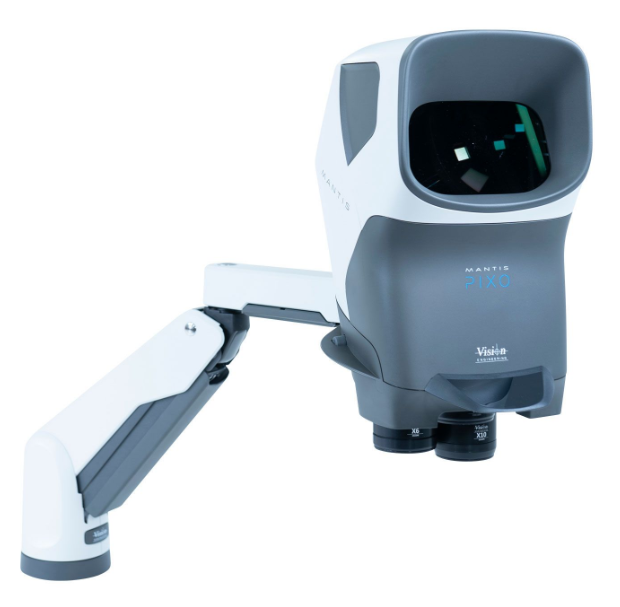

* **Retrabajo y reparación:** Los técnicos utilizan los microscopios ergonómicos (como el Mantis) para soldar manualmente componentes microscópicos bajo el lente con total comodidad.
* **Medición de capas y pistas:** Verificación del ancho y separación de las pistas de circuitos para asegurar que cumplan con las tolerancias eléctricas del diseño.
## 2. Industria de Dispositivos Médicos y Farmacéutica
Un sector con regulaciones de calidad sumamente estrictas donde un error de micras puede costar vidas.
* **Inspección de implantes y prótesis:** Revisión superficial de piezas de titanio, stents o válvulas cardíacas para asegurar que estén 100% libres de rebabas, grietas o contaminación microscópica.
* **Medición dimensional de jeringas, catéteres y agujas:** Control de calidad automatizado mediante video para medir diámetros internos y externos sin deformar el material (ya que al ser plásticos o resinas blandas, un calibrador físico los aplastaría y alteraría la medición).
* **Verificación de empaques y sellos:** Inspección de los blísteres de pastillas para asegurar que el sellado hermético sea perfecto.
## 3. Industria Automotriz y Aeroespacial
En estos sectores se fabrican millones de piezas mecanizadas que deben encajar a la perfección.
* **Medición de herramentales y piezas maquinadas:** Medición rápida y automatizada de componentes críticos como inyectores de combustible, válvulas, álabes de turbinas o componentes del sistema de frenos.
* **Control de desgaste de herramientas de corte:** Inspección del filo de brocas, fresas y dados de corte en talleres de maquinado CNC para determinar cuándo deben ser reemplazados antes de que dañen el material.
* **Análisis de fallas y metalurgia:** Inspección visual de la estructura de una pieza fracturada para determinar si la falla se debió a fatiga del material, porosidad o un defecto de fundición.
## 4. Industria del Plástico y Goma (Inyección de Plástico)
Las piezas de plástico son notoriamente difíciles de medir con instrumentos de contacto porque se deforman fácilmente bajo la presión de un palpador.
* **Medición de componentes flexibles:** Medición sin contacto de empaques (O-rings), sellos de goma, conectores plásticos y botellas PET.
* **Inspección de moldes:** Verificación dimensional de los moldes de inyección para asegurar que las cavidades mantengan la geometría exacta a lo largo de miles de ciclos de producción.
## 5. Micromecánica, Relojería y Joyería
* **Inspección de componentes minúsculos:** Medición y ensamblaje de engranajes diminutos para relojes, micromotores o componentes ópticos (como lentes de cámaras fotográficas o sensores).
* **Engaste y evaluación de gemas:** Clasificación de diamantes o piedras preciosas y asistencia visual para el engaste de piezas de alta joyería.
Certificaciones de Sistemas de inspección y medición óptica/video
**Sí, absolutamente.** Al tratarse de equipos de metrología industrial y control de calidad de alto nivel, tanto **Starrett** como **Vision Engineering** diseñan y fabrican sus sistemas bajo estrictas normativas internacionales. Esto garantiza que las mediciones que realices con ellos sean legalmente válidas y aceptadas en auditorías de industrias muy reguladas (como la automotriz, médica o aeroespacial).
Las certificaciones y cumplimientos normativos se dividen en tres pilares principales:
---
## 1. Certificaciones de Calidad de Fabricación (ISO)
Ambas compañías cuentan con plantas de producción y laboratorios certificados bajo estándares de gestión de calidad:
* **ISO 9001:** Es el estándar global que certifica que los procesos de diseño, manufactura y comercialización de los equipos cumplen con una gestión de calidad rigurosa.
* **ISO/IEC 17025 (Competencia de Laboratorios):** Esto es crucial. Tanto Starrett como Vision Engineering cuentan con laboratorios de calibración propios acreditados bajo la norma **ISO 17025** (por organismos como UKAS en el Reino Unido o NVLAP/A2LA en EE. UU.). Esto significa que los bloques patrón, esferas o retículas de calibración con las que se ajustan las máquinas antes de enviártelas tienen una competencia técnica auditada internacionalmente.
---
## 2. Trazabilidad de la Medición (Metrología)
Para que una medición óptica sea válida en tu planta, el equipo debe ser "trazable" a un patrón nacional o internacional.
* **NIST / NPL Traceable:** Los estándares físicos (como cristales de calibración de cromo para las cámaras de video o bloques patrón) incluidos por ambas marcas vienen con certificados trazables al **NIST** (National Institute of Standards and Technology de EE. UU.) o al **NPL** (National Physical Laboratory del Reino Unido).
* **Cumplimiento con ISO 10360 / ISO 10012:** Las metodologías de prueba para evaluar la precisión y la incertidumbre de los sistemas de medición por video e inspección dimensional siguen las directrices de la serie de normas **ISO 10360** (específica para la aceptación y verificación de sistemas de medición de coordenadas).
---
## 3. Normativas Industriales Específicas
Dependiendo del sector en el que utilices los equipos, el software y el hardware de estas marcas te ayudan a cumplir normativas críticas:
* **Dispositivos Médicos y Farmacéutica (FDA 21 CFR Parte 11):** Los softwares avanzados de medición dimensional de Starrett (**MetLogix M3**) y los sistemas digitales de Vision Engineering permiten configurar firmas electrónicas, pistas de auditoría (*audit trails*) y control de acceso de usuarios para cumplir con las estrictas reglas de la FDA sobre registros electrónicos.
* **Industria Automotriz (IATF 16949 / MSA):** Los datos generados por las máquinas Starrett y los sistemas de medición de Vision Engineering exportan formatos compatibles con estudios de **MSA** (Análisis de Sistemas de Medición) y estudios de **R&R** (Repetibilidad y Reproducibilidad), exigidos por el núcleo de calidad automotriz.
---
## Resumen de Cumplimiento Técnico (Marcado de Seguridad)
Además de la metrología, todos los sistemas ópticos y de video (que incluyen iluminación LED, motores, láseres y cámaras) cuentan con certificaciones de seguridad eléctrica y compatibilidad electromagnética estándar:
* **Marcado CE** (Conformidad Europea).
* **Certificaciones UL / CSA** (Para Norteamérica).
* **Normas de seguridad láser (IEC 60825-1)** en caso de que el equipo Starrett incluya palpadores láser o el equipo de Vision Engineering use guías de luz láser.
