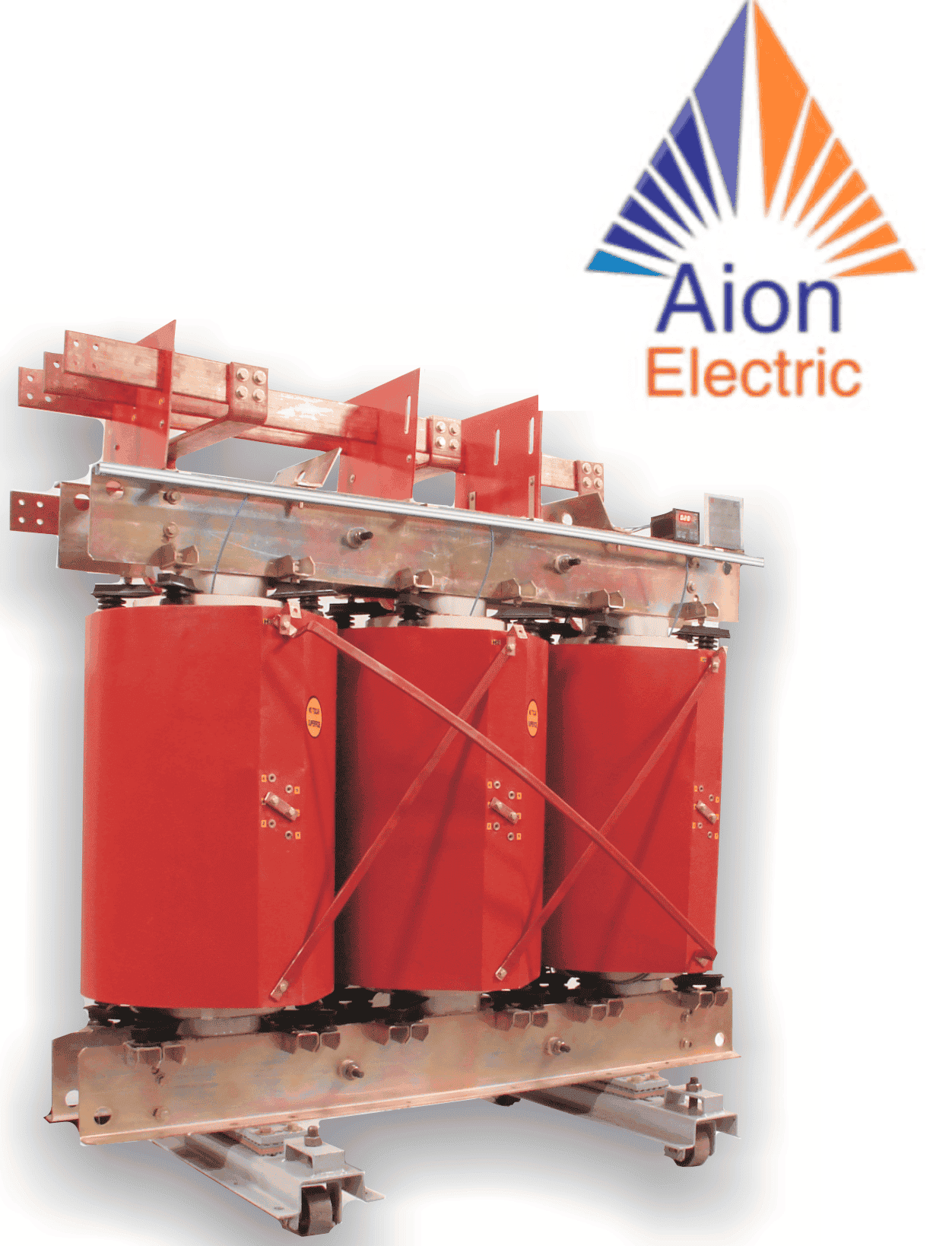

Características de los transformadores encapsulados AION

Los transformadores secos encapsulados AION están diseñados para cubrir sus necesidades de instalación. A continuación, le presentamos algunas características, como son:

• No cuentan con gabinete para montarse en tableros.
• Ofrecen confiabilidad y cumple con las normas de seguridad e higiene vigentes.
• Su instalación es simple, ya que solo requiere protección contra contactos accidentales y ventilación de acuerdo a las normas.
• Poseen baja inflamabilidad.

• Carecen de gases tóxicos que pongan en peligro el medio ambiente y la vida humana.

Detalles Constructivos

El material usado en el núcleo es lámina de Acero al  Silicio de Grano orientado, de alta permeabilidad y bajas pérdidas, grado M-4 de 0.011” de  espesor, aislado con una fina película de aislamiento inorgánico llamado Carlite, que es aplicada por ambos lados de la lámina. En el diseño y construcción del núcleo la densidad del flujo magnético es conservada bastante abajo del punto de saturación. La construcción del núcleo es del tipo columnas de sección circular y corte a 90°. Es también disponible la construcción del núcleo con corte a 45°, para reducir aún más las pérdidas del núcleo. Todo el núcleo está recubierto con resina para reducir el nivel de ruido así como para dar la protección necesaria contra la corrosión.

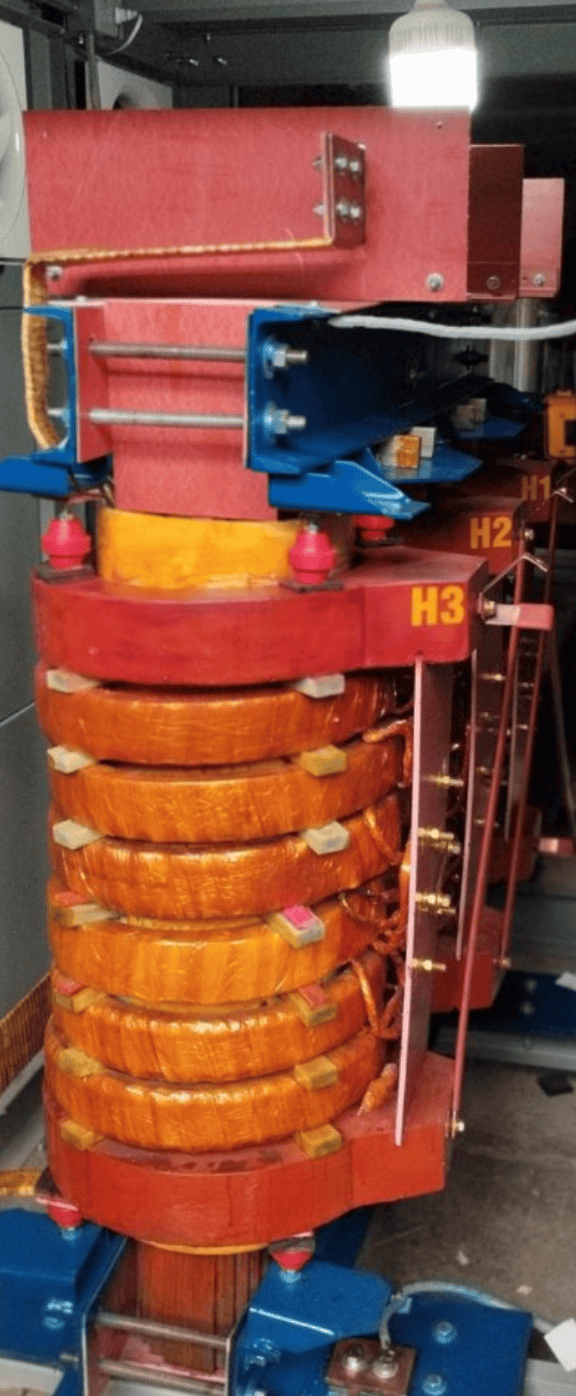

Las bobinas de Baja Tensión pueden ser construidas con aluminio de grado eléctrico aleación 1350 con 62% de IACS mínimo, o cobre electrolítico. El material aislante utilizado es un aislamiento preimpregnado en resina epoxi que al polimerizar une los conductores al aislamiento. También es disponible aislamiento entre capas a base de NOMEX. Las bobinas así construidas son posteriormente impregnadas al alto vacío con una resina epoxica, este proceso garantiza una excelente resistencia a las agresiones de una atmósfera industrial y proporciona al conjunto una gran resistencia mecánica a los esfuerzos desarrollados durante un corto circuito.

En la fabricación del devanado de media tensión se emplea conductor de aluminio grado eléctrico leación 1350 o con aluminio de grado eléctrico aleación 1350 con 62% de IACS mínimo, o cobre electrolítico.

Este devanado es encapsulado y moldeado bajo vacío en una resina epóxica de clase F, consiguiendo con esto reforzar las características dieléctricas y el nivel de descargas parciales es particularmente bajo, lo que evita la degradación de los aislamientos y por lo tanto alarga la vida útil del transformador.

El diseño de los transformadores encapsulados cumple con los requerimientos de la NMX-J-351 y son probados de acuerdo con la norma NMX-J-169 vigente.

Ventajas de los transformadores encapsulados AION

• Alta rigidez frente a impulsos de tensión.
• Alta resistencia mecánica a los cortocircuitos.
• Bajo nivel de descargas parciales.
• Bajo nivel de ruido.
• Sin riesgos de contaminación.
• El mantenimiento requerido es mínimo.
• Fácil de limpiar.
• Libre de mantenimiento dieléctrico, al no contar con ningún tipo de líquido aislante.
• Libre de requisitos de contenedores en el piso en caso de derrame.
• Adecuado para operar en ambientes con humedad y a las atmósferas agresivas.
• Nulo peligro de fuego o explosión, por ser Auto extinguible.
• Reducido costo total a largo plazo.

Son requerimiento en industrias certificadas con ISO-1400 y ayudan mucho para obtener certificados como: Industria limpia y empresa socialmente responsable.

Contáctanos y solicita una cotización para transformadores encapsulados AION
