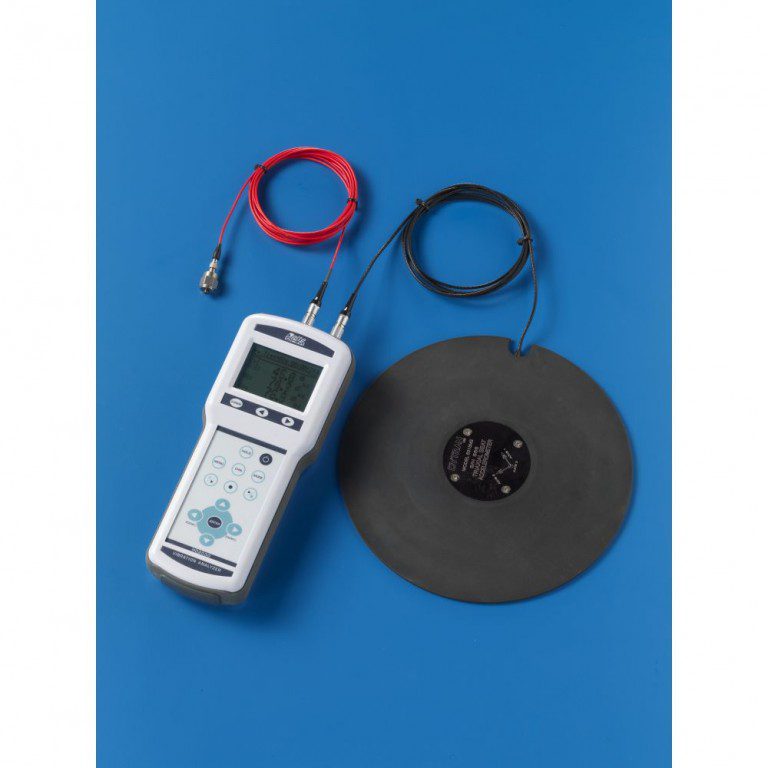

El HD2030 es un analizador de vibraciones portátil que puede realizar análisis de espectro y estadísticos simultáneamente en cuatro canales. El instrumento suministra todos los parámetros de medida requeridos por la regulación en vigor con referencia a las protecciones de los trabajadores contra el riesgo conectado a las vibraciones y puede medir las vibraciones transmitidas al sistema mano-brazo y a todo el cuerpo.
El instrumento fue diseñado combinando la facilidad de uso con la máxima flexibilidad y la capacidad de adaptar el instrumento a la evolución de la legislación sobre las vibraciones. El usuario puede actualizar directamente el firmware usando el programa Noise & Vibration Studio suministrado.

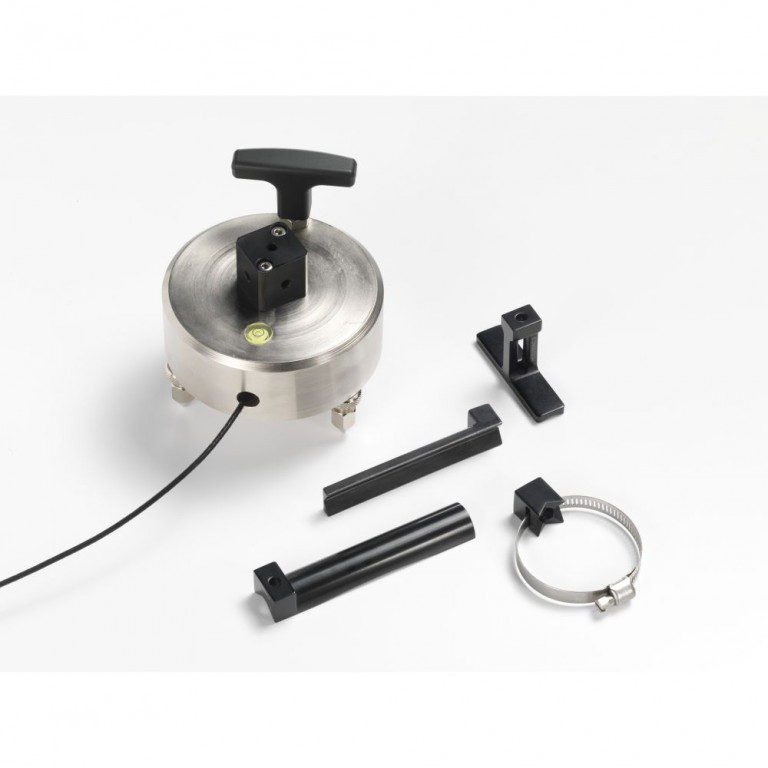

El HD2030 cumple las específicas de la regulación ISO 8041 de 2005 y las ISO 5349-1 de 2001 (vibraciones transmitidas al sistema mano-brazo) e ISO 2631-1,2 y 4 de 1997 (vibraciones transmitidas a todo el cuerpo). Los filtros de octava y tercio de octava cumplen las específicas de clase 1 de la regulación IEC 61260. El analizador de vibraciones HD2030 detecta las aceleraciones sobre cuatro ejes a través de dos acelerómetros con electrónica de amplificación integrada (IEPE o parecido). Tres ejes se agrupan en la entrada derecha, donde se puede conectar tres acelerómetros o un acelerómetro de un tipo triaxial; el cuarto eje es asociado a la entrada izquierda. Utilizar acelerómetros con electrónica integrada que puede realizar conexiones con baja impedancia y poco ruido entre el acelerómetro y el Instrumento, simplifica el uso y reduce la probabilidad de conseguir medidas erróneas o engañosas contra la interferencia o los disturbios electromagnéticos. El HD2030 analiza la señal proporcionada por los acelerómetros y realiza los cálculos de forma simultánea en los cuatro ejes. El instrumento calcula, de forma paralela para todos los canales, los valores de la aceleración ponderada y los espectros para la banda de octava o tercio de octava, mostrando la aceleración, la velocidad o el desplazamiento para cada banda de frecuencia. Las ponderaciones de frecuencia pueden ser elegidas libremente en función de la aplicación específica. Junto con los valores de aceleración instantánea y promedia, el analizador también elabora niveles de pico, dosis de vibración (VDV), factores de cresta, y también realiza el análisis estadístico. Como analizador estadístico, el HD 2030 calcula la distribución de probabilidad de un parámetro de medida y lo analiza según clases de 1dB. Están disponibles el gráfico de la distribución de probabilidad y uno con los niveles percentiles de L1 a L99. La adquisición de la aceleración en 4 canales permite, por ejemplo, analizar las vibraciones transmitidas por un medio de transporte al conductor a través de su asiento aislando los movimientos del conductor o permite evaluar, durante el diseño y la evaluación de la producción, el efecto de amortiguación introducido por la suspensión del asiento y por el material absorbente en general. En el sector de la construcción, es posible correlacionar la señal proporcionada por el martillo utilizado para excitar la estructura con la señal recibida por un acelerómetro triaxial con alta sensibilidad unido a ella.
Un versátil función de data logging almacena múltiples perfiles y espectros utilizando tanto la memoria interna de 8 MB que una tarjeta de memoria (SD de hasta 2GB). Además, si lo desea, puede añadir a los perfiles, también las señales proporcionadas por los acelerómetros, grabando directamente las muestras digitales. Cuando los datos almacenados se analizan es útil para examinar las señales de los acelerómetros para verificar la ausencia de artefactos como, por ejemplo, los relacionados con el fenómeno del DC-shift. Cada registración puede ser documentada si se acompaña con un comentario de voz. Por otra parte, el HD2030 puede ser utilizado como un grabador de audio, como una nueva oportunidad para documentar las medidas.
El programa “Navegador”, que está en el analizador permite estudiar las mediciones grabadas y escuchar los comentarios de voz. Para una configuración rápida del instrumento, el HD2030 puede almacenar hasta nueve configuraciones, personalizadas por el usuario de acuerdo a determinadas aplicaciones. La configuración deseada se identifica fácilmente por el título asociado. La calibración puede realizarse ya sea usando los datos de calibración de los acelerómetros que usando un generador de vibraciones. Las últimas 120 calibraciones realizadas se registran en un archivo y se almacena en un ambiente protegido y reservado en la memoria permanente del instrumento.
El programa de interfaz Noise & Vibration Studio suministrado agrega automáticamente el archivo con las calibraciones a las medidas durante la descarga de datos en la memoria del ordenador. El HD2030 puede ser completamente controlado por un ordenador a través de las interfaces RS232 y USB, utilizando un protocolo especial de comunicación.
